輕型拉桿液式壓缸

　　輕型拉桿式液壓缸具有重量輕、結構緊湊，安裝型式多樣，易于變換等特點。廣泛應用于機床輕工、塑料加工，農業等機械設備。

1、輕型拉桿式液壓缸基本參數

缸徑/mm			32	40	50	63	（80）	100	125	（150）	160	（180）	200	250
活塞桿 直徑 /mm	強力型（B)		18	22	28	36	45	56	70	85	90	100	110	140
	標準型(C)		14	18	22	28	35	45	55	65	70	80	90	100
	輕型（D)		16	16	22	22	28	36	45		56
推力 /KN	21MPa		—	26.46	41.16	65.52	105.63	164.93	257.70	303.67	421.90	534.24	646.54	1010.22
	14MPa		11.26	17.64	27.44	43.68	70.42	110.50	171.80	247.38	281.40	356.26	439.82	687.23
	7MPa		5.63	88.2	13.72	21.84	35.21	54.98	85.90	123.69	140.10	178.13	219.91	315.62
	3.5MPa		2.81	(449)	7.01	11.13	17.94	28.04	43.81		71.78
拉力 /KN	21MPa	強力型（B型)	—	18.39	28.20	44.00	72.00	113.10	174.50	252.00	288.50	369.00	452.70	569.70
	14MPa	強力型（B型)	7.7	12.04	18.76	29.68	48.02	75.46	116.34	168.00	192.36	246.20	301.80	471.60
		標準型(C型)	9.1	14.10	21.84	35.00	56.42	87.60	137.00	197.80	225.96	285.80	350.00	441.65
	7MPa	強力型（B型)	3.85	6.55	10.29	16.87	26.33	41.24	66.11	96.75		142.95	164.93	235.68
		標準型(C型)	4.55	7.00	10.92	17.50	28.21	43.82	68.60	98.98	112.98	142.94	175.35	274.61
	3.5MPa	輕型（D型)	2.81	3.76	5.65	9.77	15.75	24.40	38.10
允許行程/mm			1000	1200		1600		20000

注：1.表中推、拉力為理論值，實際值一乘以油缸效率0.8。
　　2.21MPa壓力應采用B型活塞桿。

2、技術性能

　　 拉桿式液壓缸性能參數

額定壓力/MPa	3.5	6.3	7	14	21
最低工作壓力/MPa	≤0.1	≤0.3	≤0.3	≤0.3	≤0.3
最高工作壓力/MPa	5	10	10.5	21	31.5
允許最高工作速度/mm.s-1	300
組低工作速度/mm.s-1	8
最高工作速度/mm.s-1	-10～80

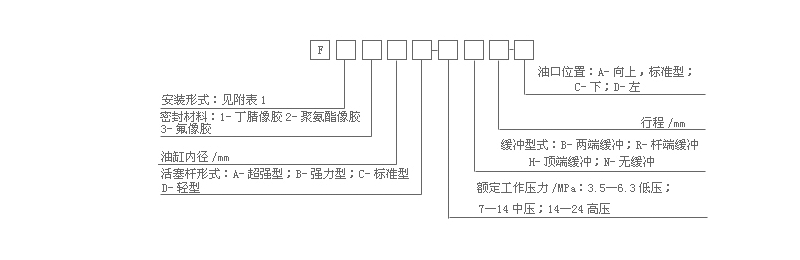

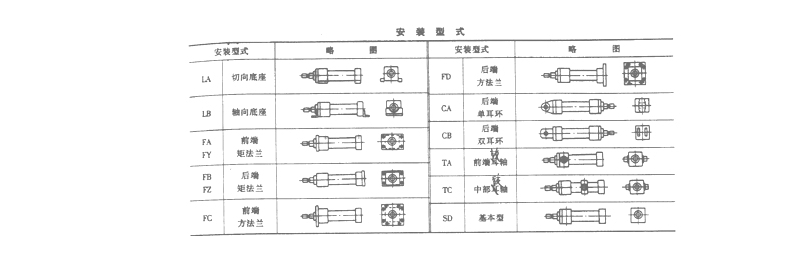

3、輕型拉桿式液壓缸安裝形式

附表1

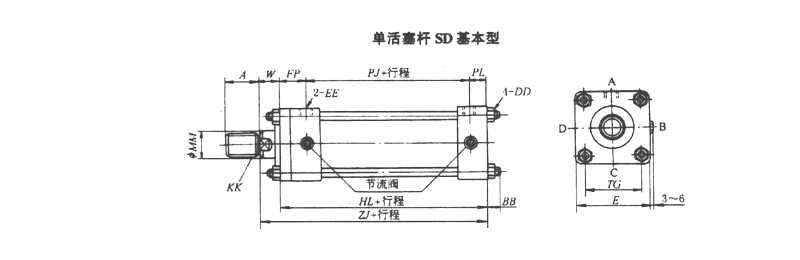

4、輕型拉桿式液壓缸基本參數



表5-1（mm）

缸徑	B型桿			C型桿			BB	DD	E	EE	FP	HL	PJ	PL	TG	W	ZJ
	A	KK	φMM	A	KK	φMM
32	25	M16×1.5	18	—	—	—	11	M10×1.25	□58	ZG3/8	38	141	90	13	□38	30	171
40	30	M20×1.5	22.4	25	M16×1.5	18	11	M10×1.25	□65	ZG3/8	38	141	90	13	□45	30	171
50	35	M24×1.5	28	30	M20×1.5	22.4	11	M10×1.25	□76	ZG1/2	42	155	98	15	□52	30	185
63	45	M30×1.5	35.5	35	M24×1.5	28	13	M12×1.5	□90	ZG1/2	46	163	102	15	□63	35	198
80	60	M39×1.5	45	45	M30×1.5	35.5	16	M16×1.5	□110	ZG3/4	56	184	110	18	□80	35	219
100	75	M48×1.5	56	60	M39×1.5	45	18	M18×1.5	□135	ZG3/4	58	192	116	18	□102	40	232
125	95	M64×2	71	75	M48×1.5	56	21	M22×1.5	□165	ZG1	67	220	130	23	□122	45	265
140	110	M72×2	80	80	M56×2	63	22	M24×1.5	□185	ZG1	69	230	138	23	□138	50	280
150	115	M76×2	85	85	M60×2	67	25	M27×1.5	□196	ZG1	71	240	146	23	□148	50	290
160	120	M80×2	90	95	M64×2	71	25	M27×1.5	□210	ZG1	74	253	156	23	□160	55	308
180	140	M95×2	100	110	M72×2	80	27	M30×1.5	□235	ZG11/4	75	275	172	28	□182	55	330
200	150	M100×2	112	120	M80×2	90	29	M33×1.5	□262	ZG11/2	85	301	184	32	□200	55	356
224	180	M120×2	125	140	M95×2	100	34	M39×1.5	□292	ZG11/2	89	305	184	32	□225	60	365
250	195	M130×2	140	150	M100×2	112	37	M42×1.5	□325	ZG2	106	346	200	40	□250	65	411
