Y-HG系列液壓缸

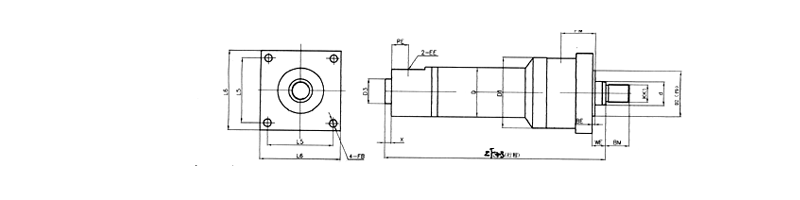

Y-HG系列液壓缸前方法蘭連接
表3-6
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-6
|
代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
110 |
125 |
ZF |
198 |
213 |
234 |
260 |
280 |
310 |
320 |
335 |
BE |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
WE |
16 |
18 |
20 |
22 |
23 |
25 |
25 |
28 |
FB |
9 |
11 |
13.5 |
17.5 |
22 |
22 |
22 |
22 |
L5 |
95 |
115 |
132 |
155 |
170 |
190 |
215 |
224 |
L6 |
115 |
140 |
160 |
190 |
210 |
230 |
255 |
265 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
