Y-HG系列液壓缸

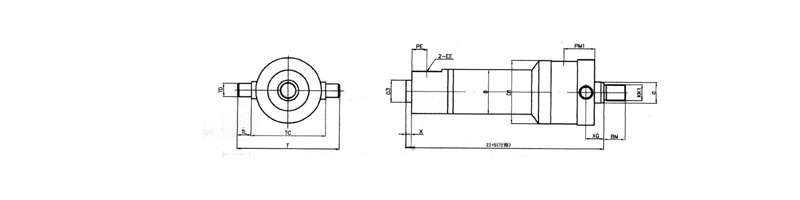

Y-HG系列液壓缸前端鉸軸連接
表3-10
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-10
|
代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
XG |
19.5 |
23 |
27 |
31.5 |
30 |
29.5 |
ZI |
198 |
213 |
234 |
260 |
280 |
310 |
TD |
20 |
25 |
32 |
40 |
45 |
50 |
TL |
16 |
20 |
25 |
32 |
36 |
40 |
TC |
90 |
105 |
120 |
135 |
145 |
160 |
T |
122 |
145 |
170 |
199 |
217 |
240 |
PM1 |
50 |
67 |
59 |
67 |
77 |
87 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
